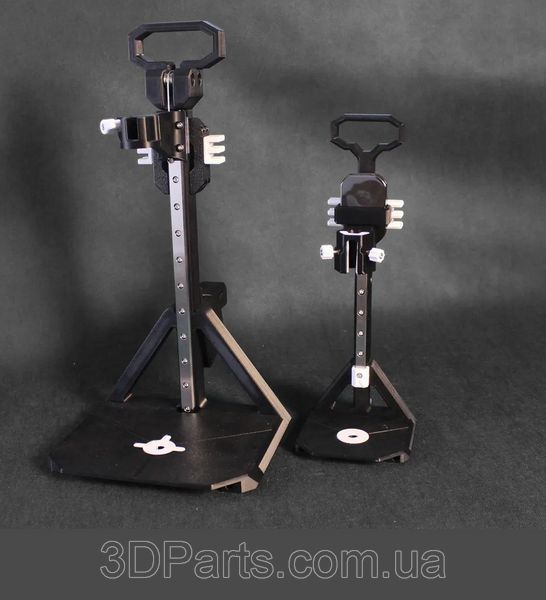

Комплект механіки для збирання Stealth Press ZERO, компактного прецизійного пресу для встановлення різьбових латунних втулок BN1052.

Комплект механіки для збирання Stealth Press ZERO, компактного прецизійного пресу для встановлення різьбових латунних втулок BN1052.

Stealth Press ZERO має оновлену конструкцію, простішу специфікацію та безліч поліпшень. Його конструкція, як і у попередньої версії, використовує 3D-друковані елементи в поєднанні з високоточною лінійною напрявляючою MGNR9C з кареткою MGN9H. В якості нагрівального пристрою використовується електричний паяльник разом з комплектом насадок.

Основні характеристики:
- використовується 150-міліметрова лінійна направляюча MGNR9C з кареткою MGN9H, що спрощує конструкцію;
- інтегрована друкована монтажна пластина для підвищення точності;
- висувний пристрій (KEY-BAK) з ремінною петлею для підняття паяльника;
- унікальні вдосконалення конструкції порівняно з аналогічними проектами «зроби сам»;

Комплект механіки включає:
- лінійна направляюча (рейка) MGNR9C довжиною 150 мм з кареткою MGN9H - 1 од.
- гвинт M3x6 - 3 од.
- гвинт M3x8 - 34 од.
- гвинт М3х10 - 3 од.
- гвинт М3х16 - 3 од.
- втулка різьбова латунна M3x5x4 - 34 од.
- неодімовий магніт D-6, H-3 - 8 од.
- гайка М3 - 2 од.
- шайба стальна D-30, H-1.7 - 1 од.
- висувний пристрій (KEY-BAK) - 1 од.
- комплект для впаювання різьбових втулок М2/М2,5, М3, М4, М5, М6, М8 - 1 од.
- паяльник H936 з цифровим регулятором температури, 220 В 60 Вт
- друковані кріплення для паяльника та висувного пристрою.

Для застосування потрібно скачати файли для друку, роздрукувати необхідні деталі (малюнок 5) та зібрати Stealth Press ZERO. Посилання на проект і файли для скачування.
